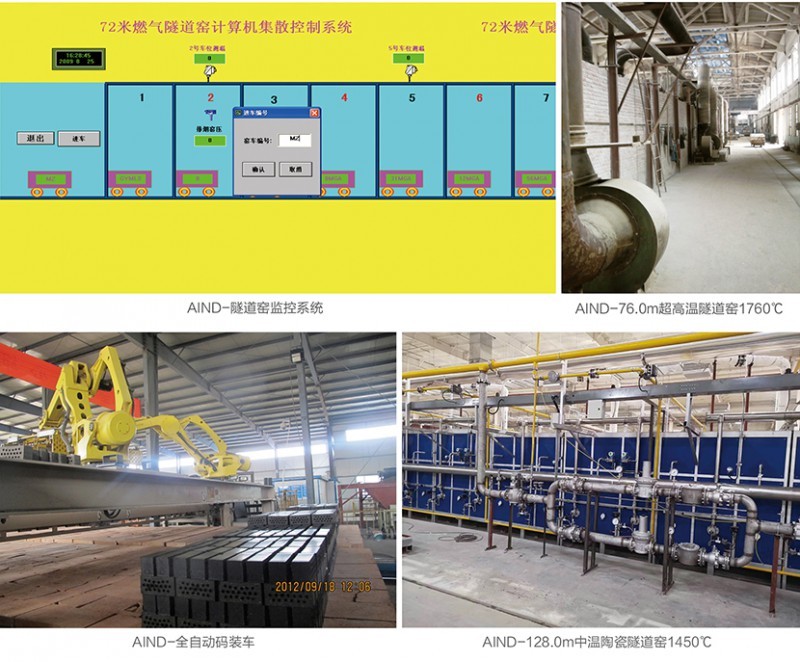

隧道窯爐結構簡介

　　隧道窯爐，是供催化劑、陶瓷等產品在氫氣保護氣氛中連續燒成之用，本設備可供催化劑、陶瓷等產品在氫氣保護氣氛中連續燒成之用。
　　1、本電爐主要由爐體、加熱元件、前后不銹鋼爐管、配氣系統、推進器、控制柜等幾部分組成。
　　2、爐體包括爐殼、爐襯等部分，其中爐殼用鋼板和型鋼焊接，全密封結構；爐襯由輕質粘土磚、保溫磚和耐火纖維等輕質耐火材料砌筑而成。
　　3、加熱元件選用電阻絲，其中電阻絲選用0Cr27Al7MO2高溫電熱合金絲，加熱絲纏繞在剛玉莫來石爐管上。共分3區排布。每區加熱元件均為單相聯接，并接于不同相序，使三相電流基本平衡。
　　4、不銹鋼爐管為電爐的進出料室，不銹鋼板焊接而成。前后爐管鏈接在全密封的爐殼上,其中爐體前端進料管部分長約0.68m，爐體后部出料管長約0.94m。爐管前后分別設進料門和出料門。爐體內爐管采用拼裝式分段結構，2爐管之間臺階銜接。電阻絲繞在爐管外壁。
　　5、本電爐所用的保護氣是H2。出料管末端設進氣口，用于向爐內通入保護氣；出料管前端頂部設排氣口和微壓表，用于排除爐內廢氣和壓力監控。進、出料口設火簾密封裝置，用于阻止?fàn)t外空氣進入爐內。
　　6、推進器為機械式結構、變頻器級調速，具有慢進快退、進料提示、超程報警等功能，出料管末端配光電開關監控保護。
　　7、溫控系統采用可控硅單相調壓方式控制電爐溫度，共3組。控溫元件選用可控硅模塊；控溫儀表選日本導電SR3智能溫度調節儀，該表含觸發功能，具有雙數碼顯示、連續PID調節、輸出限幅、超溫報警、斷偶指示和溫度補償?shù)裙δ堋?br /> 　　8、本電爐共使用鎳鉻－鎳硅熱電偶（K分度）3支，熱電偶由側面插入爐膛，但不插入爐管中。
　　9、爐體和支架、控制柜顏色為銀灰色。

      以上是隧道窯爐結構簡介就先給大家介紹到這里了，希望能夠?qū)δ兴鶐椭?
